レピータ局とは

レピータ局とは

FMトランシーバからの無線電波を中継(repeat)し，交信範囲を広げるための無線局です．

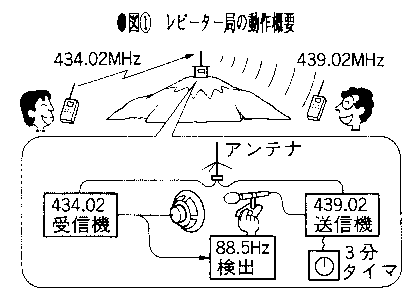

図(1)に，動作の概要を示します．



周波数帯

レピータ局用としては，つぎの周波数帯が用いられています：

29.61～29.69MHz(出力) 29.51～29.59MHz(入力)	唯一の29MHzレピータ：29.62MHz　JP3YHY　兵庫県神戸市灘区六甲山町西谷山
439.02～439.98MHz　(出力) 434.02～434.98MHz　(入力)	ごく一部に「逆シフト」――入出力の周波数が反対――，別トーンもあります．
1291.02～1292.98MHz　(出力) 1271.02～1272.98MHz　(入力)
2425.02～2426.46MHz　(出力) 2405.02～2406.46MHz　(入力)
5765.02～5766.10MHz　(出力) 5725.02～5626.10MHz　(入力)
10,245.02～10,245.98MHz　(出力) 10,175.02～10,175.98MHz　(入力)

ここで『出力』『入力』というのは，以下のとおりです：

出力

• レピータ局にとっての送信周波数
• 利用者のトランシーバにとっての受信周波数
• 『ダウンリンク』と呼ばれることも
• レピータ局の一覧では通常，こちらの周波数を記載

入力

• レピータ局にとっての受信周波数
• 利用者のトランシーバにとっての送信周波数
• 『アップリンク』と呼ばれることも

使用方法

レピータ局を使用するためには，トランシーバがもつ次の機能を使用します：
• 送受信周波数のシフト機能
  送信時に，周波数をシフトする機能です．
  たとえば，430MHzでは，PTTボタンを押している間，
  表示（受信周波数）よりも5MHz下の周波数で送信しなければなりません．
  （これを「マイナス5MHzシフト」と呼びます．）
• トーン信号の送出機能
  送信時，音声信号に重ねて88.5Hzのトーン信号を送出する機能です．
  このトーン信号が検出されなければ，たとえ電波が届いていてもレピータ局は起動されません．
  また，いまでは88.5Hz以外のトーンもごく一部で使われています．

一般的注意事項――JARL制定『レピーター局使用上の注意』から要約

• 交信時間の上限は３分程度．
• シンプレックスで交信できる場合――利用者のトランシーバ同士で直接交信できる場合――には，レピータ局を使用しない．
• 下表左欄のすべてに該当するレピータ局は，下表右欄の条件の下で使用する：

  430MHz帯 関東，東海，または，関西地域 計画（広域）レピータ局ではない

  →

  空中線電力：１Ｗ以下 空中線利得：１／４波長ホイップアンテナ以下 レピータ局からの距離：20km以内

• 無用なカーチャンクを行わない．

注

• 計画レピータ局
  JARLのレピータ委員会によって置局場所が計画的に選定され，設置されたレピータ局のことです．
  おもに山頂などに位置し，広い交信範囲を提供していることから，“広域レピータ”と称される場合もあります．
  本一覧でも「広域」と表示しています．
• カーチャンク
  Kerchunk．
  PTTボタンを押して，レピータ局にアクセスできるか／どうかだけを調べること．
